三星贴片机SM471贴片机Plus
点击次数:2101 更新时间:2019-09-04

  SM471贴片机 Plus 是装有10Spindle/Head,2Gantry 及New Flying Vision 的高性能贴片机,在全球产品中体现了高速度 78,000CPH,在原有 SM471 基础上进行了进一步改善。另,可对应 0402(01005inch)—□14mm IC 等元器件,并通过使用高速、高精度电动 Feeder,提高了实际产能及贴装品质。通过 2Gantry Dual Lane结构,支持多样的贴装模式,从而实现了SM系列产能的大化。

  特点:

  贴装速度: Chip 78,000CPH (Optimal)

                         0402(01005inch)

  对应元器件:~ Max. □14mm (h12mm)

  贴装精度:±40 μm@±3σ/Chip,±50 μm@±3σ/QFP

  对应 PCB:L510xW460 (Standard),L610xW460 (Option)

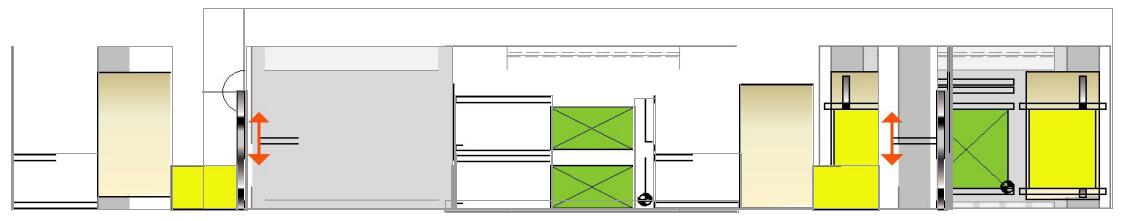

  通过 Dual Lane Shuttle Conveyor 结构,使 SM 系列产能大化。

  通过 Dual Lane 生产,不仅实现了小型 PCB 产能的大化,通过使用 Shuttle Conveyor 确保了大型 PCB 的对应能 力。


SM471

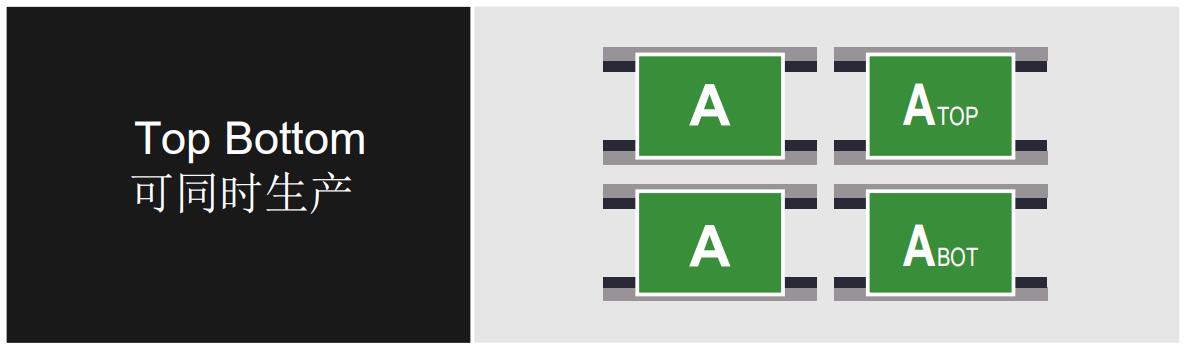

  根据生产特性,可支持多样的贴装生产模式


Join Mode前后面 Feeder 共用 (D 250mm 以下)
Single Mode中大型 PCB 生产(D 250mm 以上)
Twin Mode前后面个别贴装(D 250mm 以下)



  在1个贴装头发生异常时,或 Feeder元器件用尽时,其它Head亦可进行补助,因此可以不停机持续生产。
